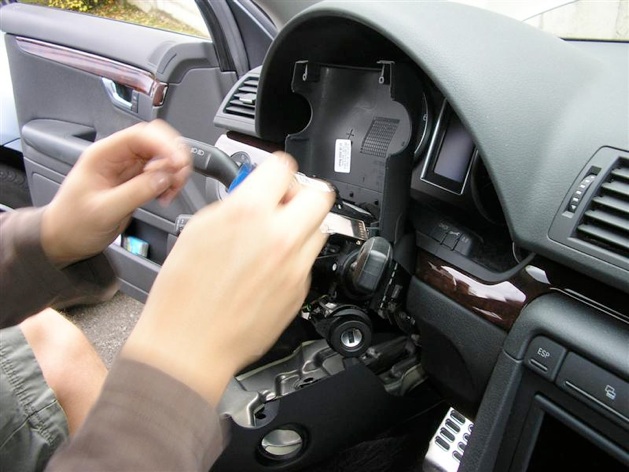

Installation et Activation de l'ODB (Ordinateur De Bord):

8E 0 953 503 C 4PK (2001 à 2003)

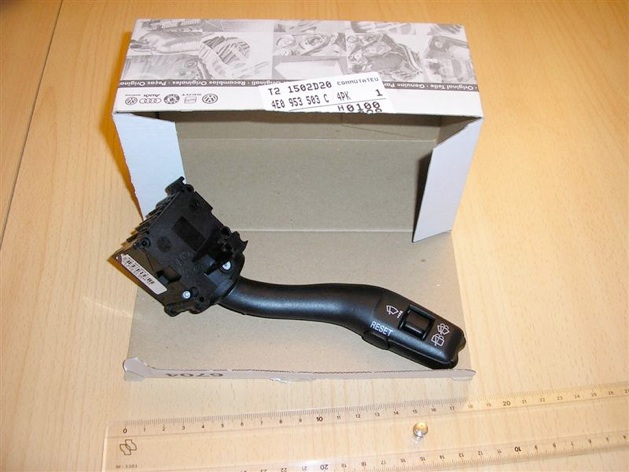

4E0 953 503 C 4PK (après 2003)

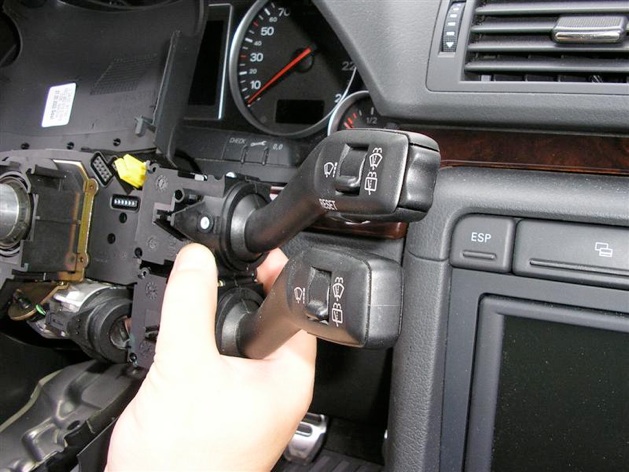

commande p.essuie glace/ système de lavage-balayage (noir)

Attention, référence pour modèle break !

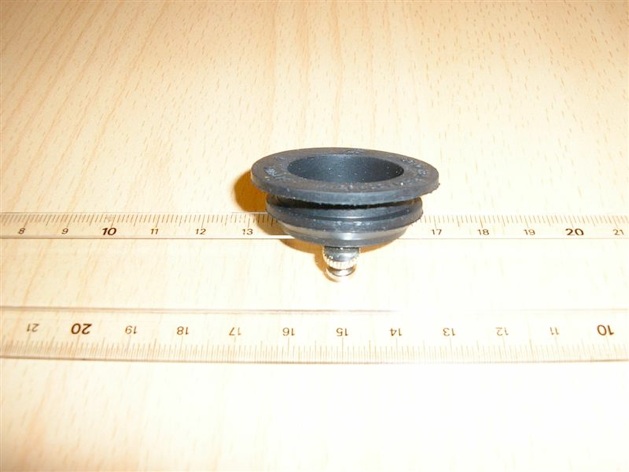

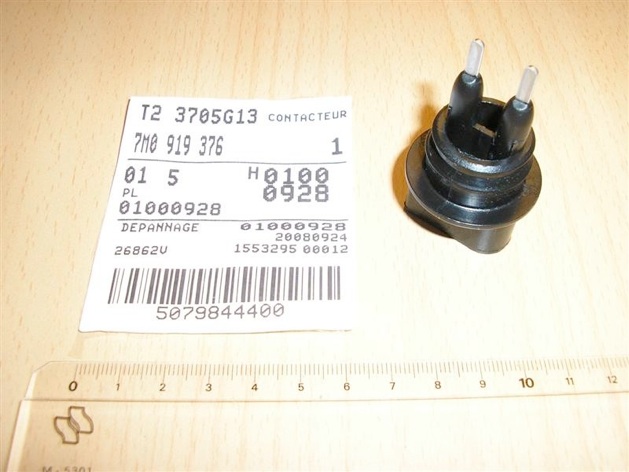

7M0 919 376: contacteur niveau de lave glace

7M0 919 382: bague-joint

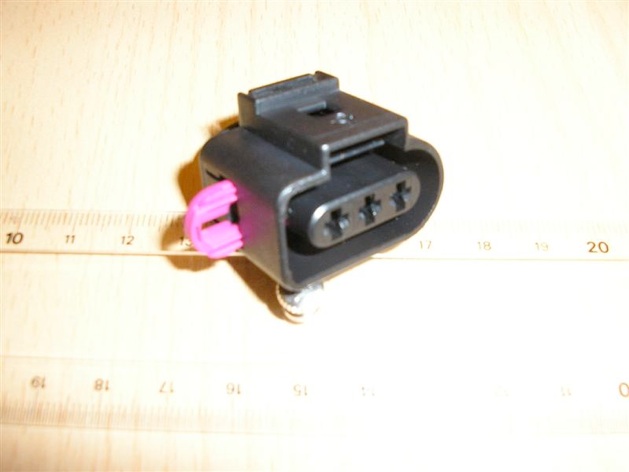

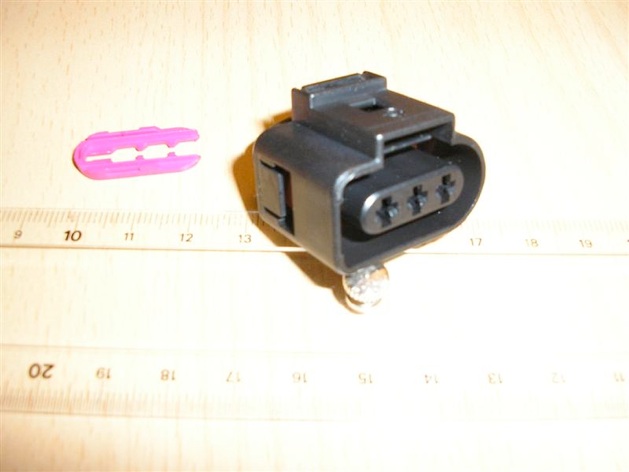

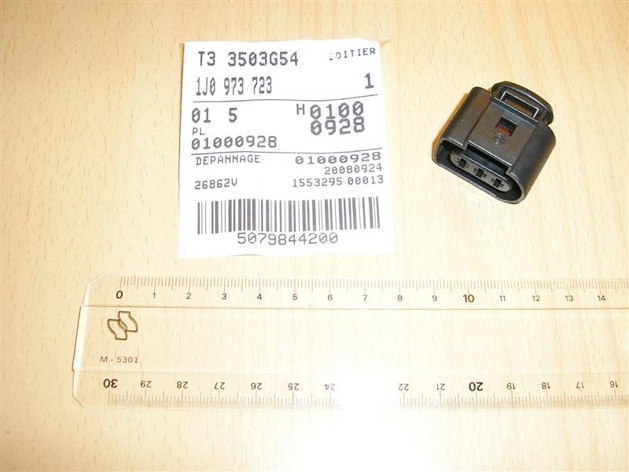

1J0 973 923: boîtier à fiche plate

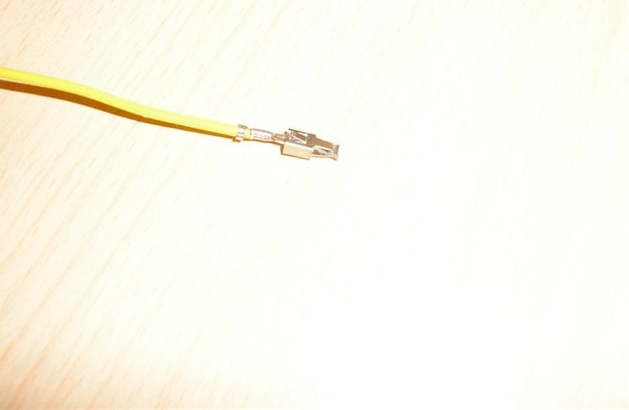

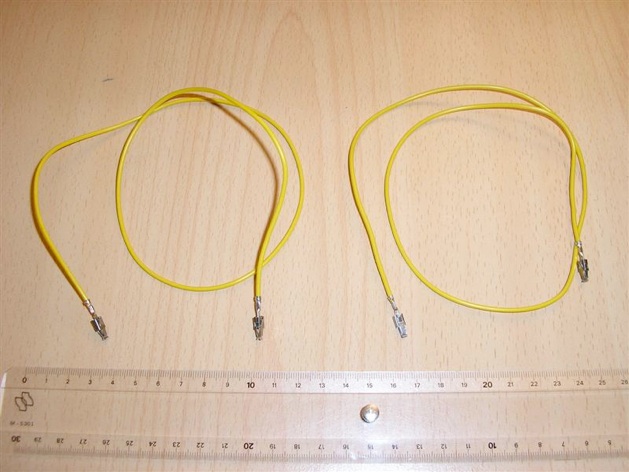

2 fils ref 000 979 133 pour brancher le contacteur:

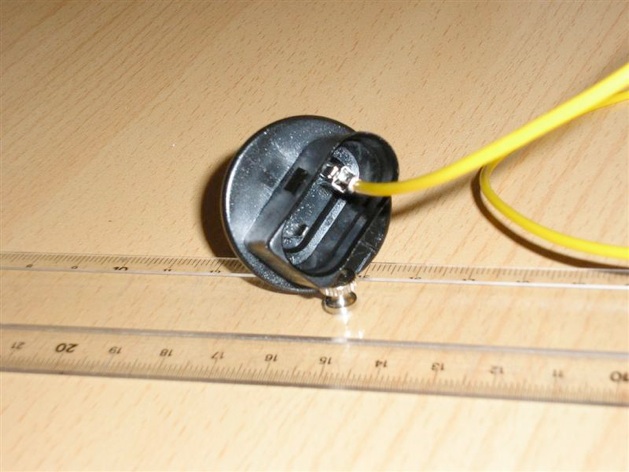

Pré-montage (sans le contacteur fiche plate):

installation du capteur de niveau bas de lave glace:

pièces N°10 sur ce schéma:

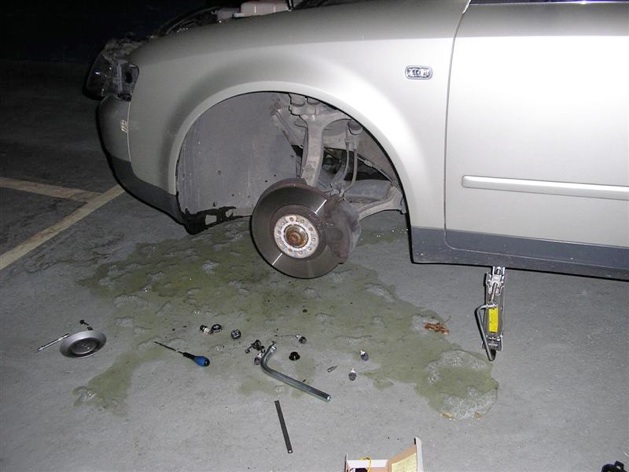

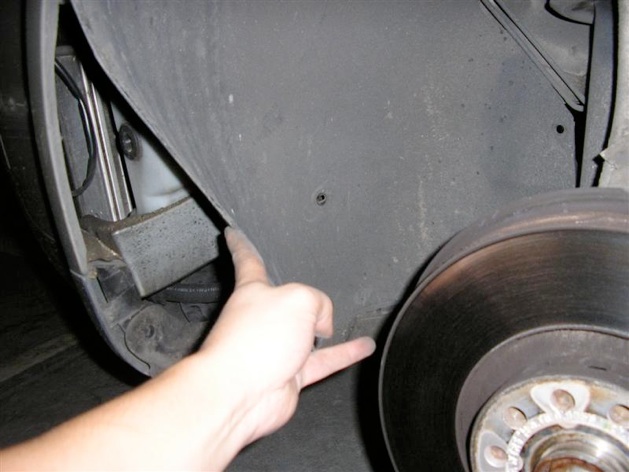

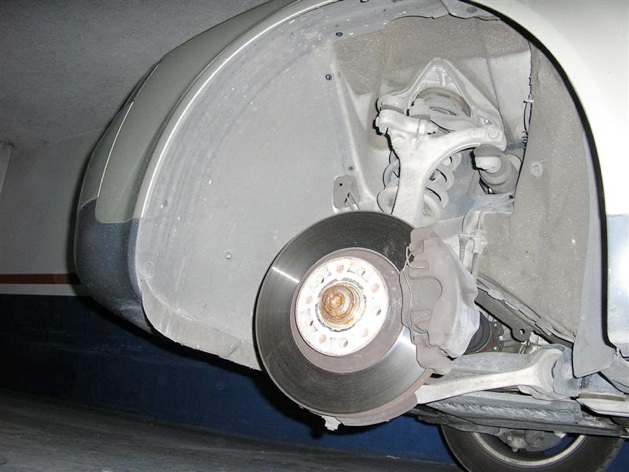

On enlève la roue pour accéder à la garniture du passage de roue

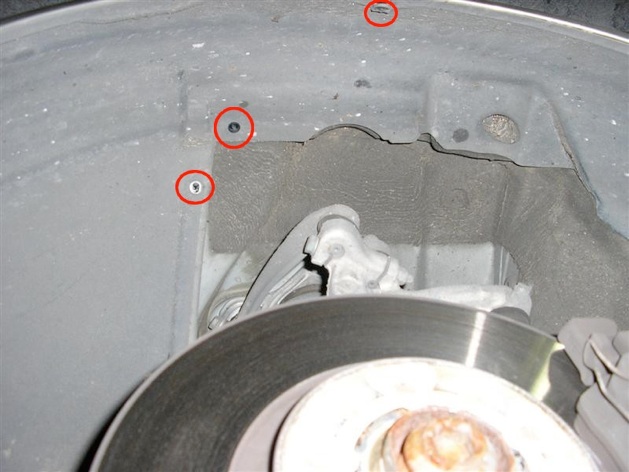

Il faut enlever un certain nombre de vis Torx:

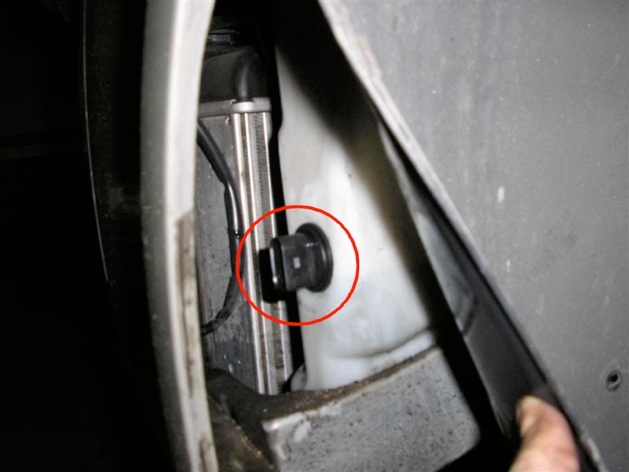

pour avoir accès au bocal de lave glace et à l'emplacement du contacteur de niveau bas (le bouchon sur cette photo):

voici le bouchon:

Le liquide de lave glace s'écoule quand on retire le bouchon (normal)

Mise en place du contacteur de niveau bas:

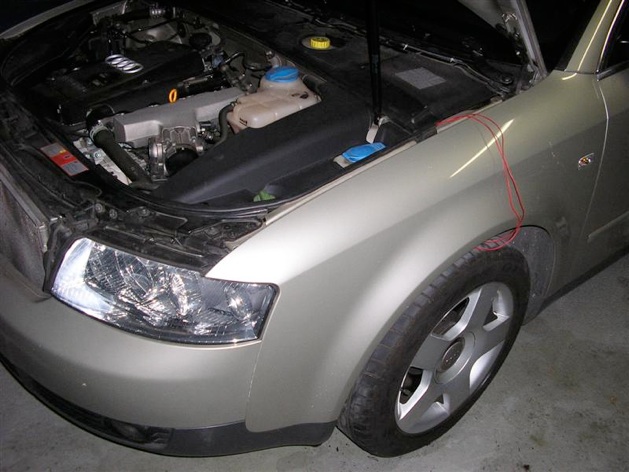

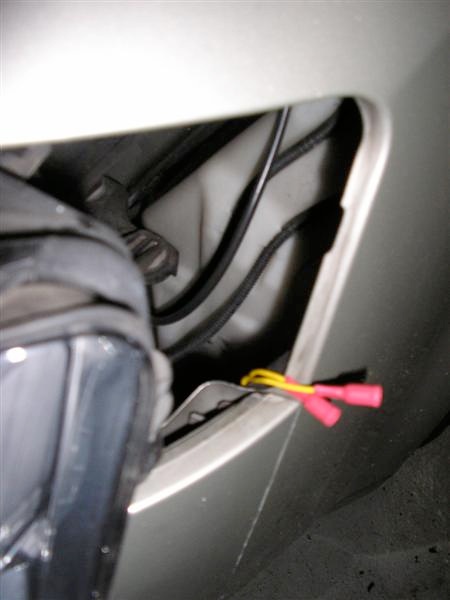

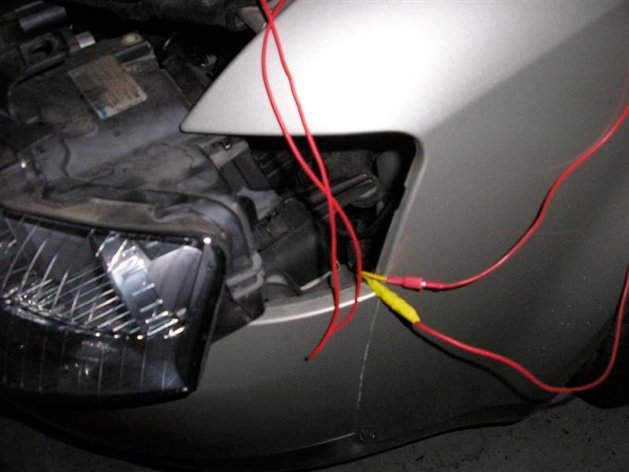

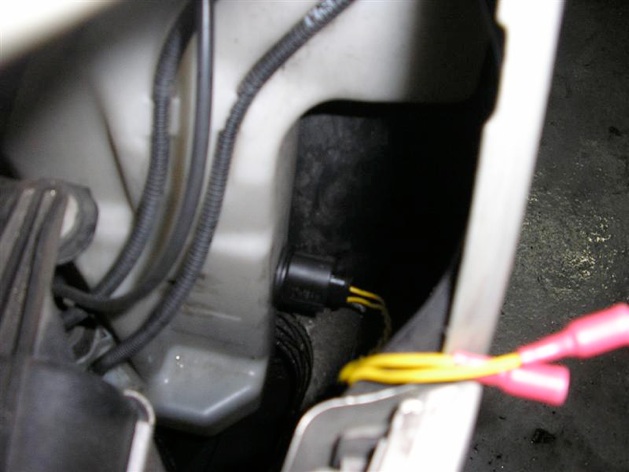

On branche le connecteur femelle et on tire deux cable:

1 cable qui ira sur le pin 1 du connecteur bleu du bloc compteur

1 cable ira à la masse

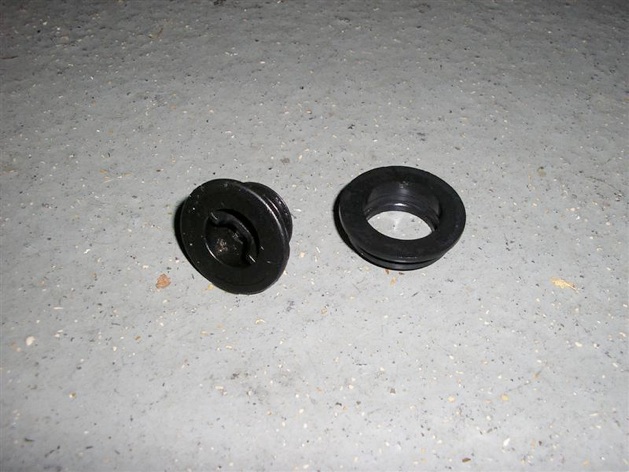

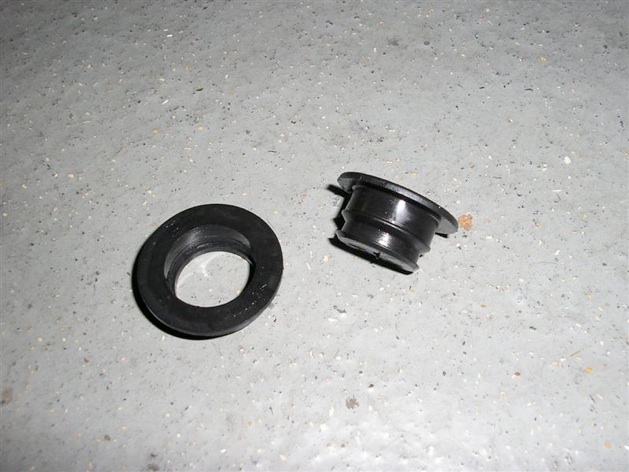

le bouchon et le joint:

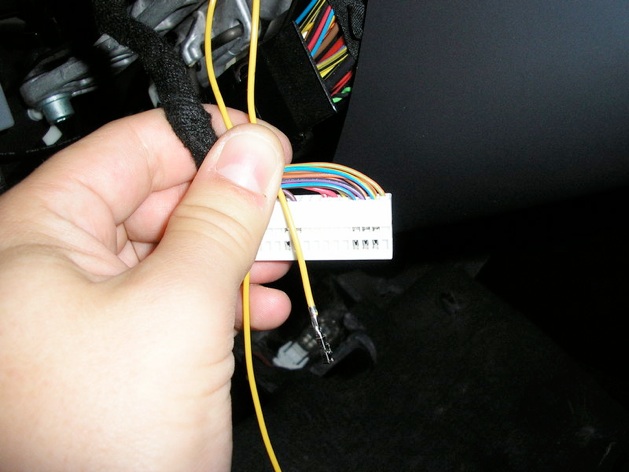

On démonte le connecteur bleu derrière le bloc compteur pour y brancher un cable ref 000 979 000 sur le pin 1:

le cable jaune (branché sur le pin 1) sera relié au capteur de niveau bas de lave glace:

Module 16 : Volant Multifonctions, puis Codage 07

12345 = [1][2][3][4][5]

[1] -Toujours = 0

[2] - Volant:

0 = Volant Standard

1 = Volant sport 3 branches

2 = Volant Multifonctions avec commande radio

3 = Volant Multifonctions avec commande radio et téléphone

4 = Volant Multifonctions avec commande radio et téléphone et commande vocale

5 = Volant Multifonctions avec commande radio et commande vocale

[3] – variantes de Volant:

0 = Sans Tiptronic au volant et sans volant chauffant

1 = Tiptronic au Volant

2 = volant chauffant

3 = Avec Tiptronic et volant chauffant

[4] - équipement spécial:

0 = sans ODB y sans régulateur

1 = Seulement ODB

2 = Seulement Régulateur

4 = Régulateur et ODB

[5] – essuie glace arrière:

1 = Non installé (Berline)

2 = Installé (Avant)

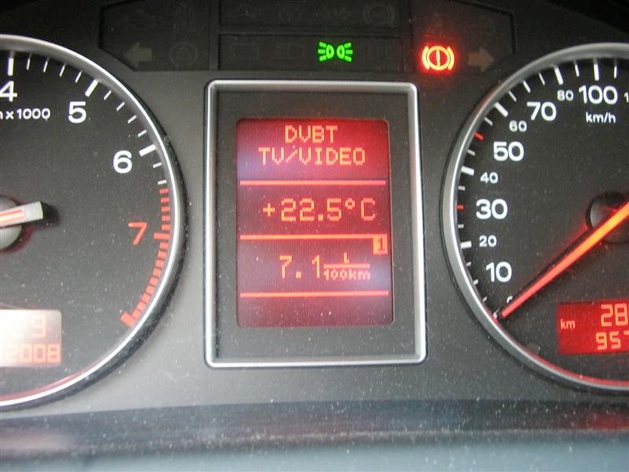

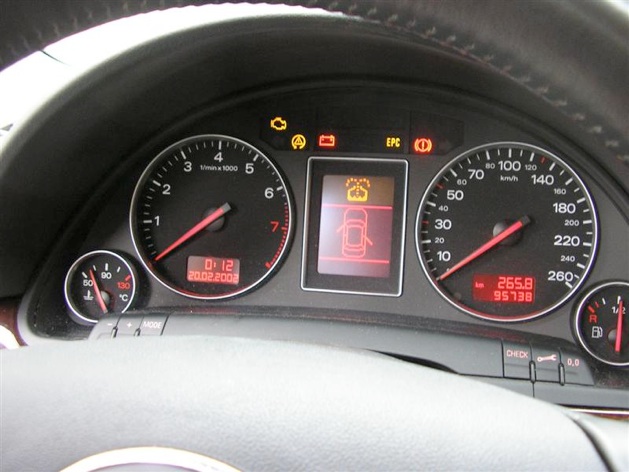

on vérifie que l'alarme niveau bas fonctionne (fils non relié à la masse):
